Das ist Objekt ist für industrielle Stahlbauweise geplant
Die Ausführung soll der eines vergleichbaren Objektes in der Industrie entsprechen.

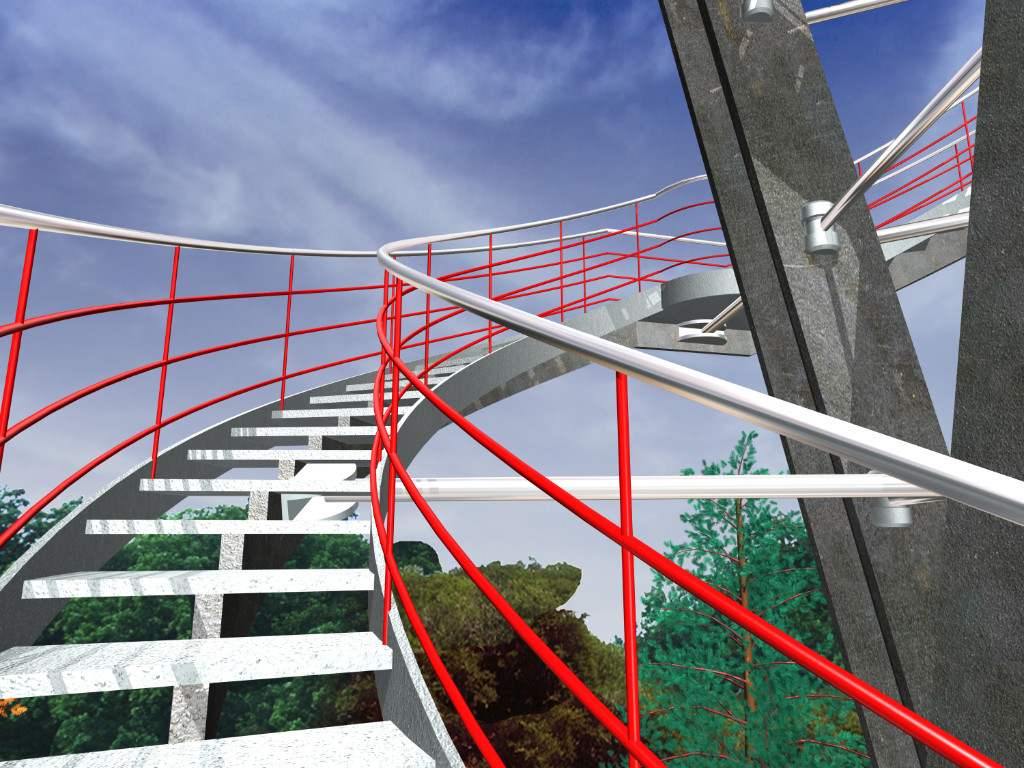

Die Treppe ist geplant aus 8 gleichen Treppenelementen (Innenradius 3,9 mtr. Außenradius 4,1
22 Stufen 120 Grad Drehung, verzinkte Stahltreppe) die jeweils durch einen Treppenabsatz unterbrochen werden.
Die Aufhängung der Treppe erfolgt an den Hauptträgern und an den Verbindungsstreben der Hauptträger.

Der Auslauf der Treppe ist an diesen Durchmesser angesetzt und die Kontur der Plattform erweitert sich entsprechend wie eine Helix.

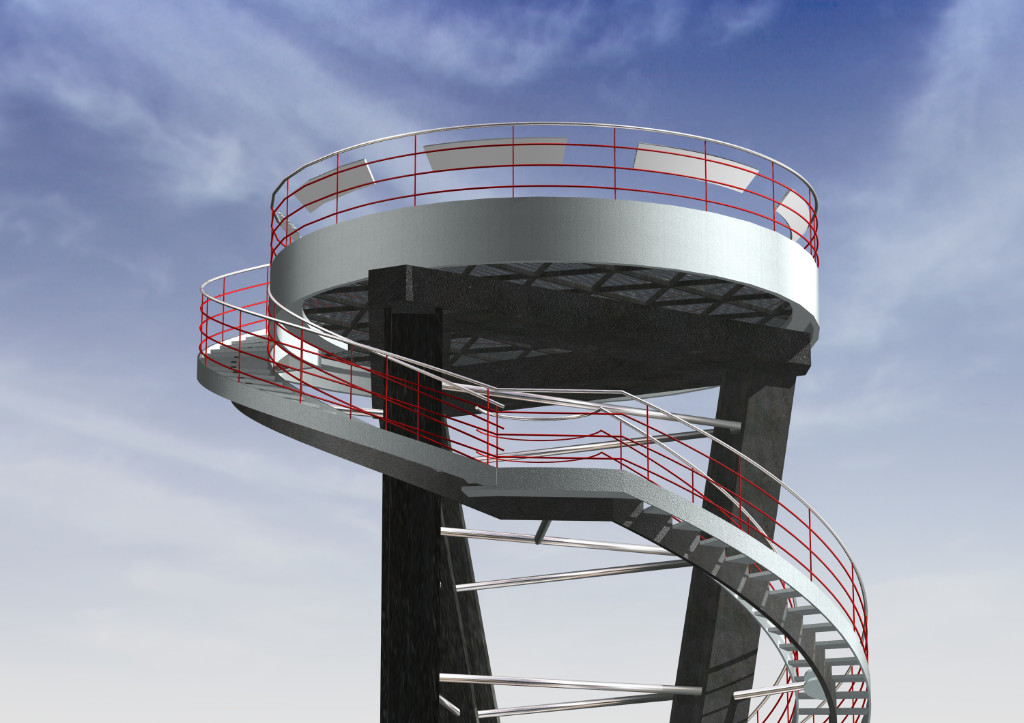

Die obere Plattform wird durch einen Stahlanker getragen der gleich der Basis des Turmes als gleichseitiges Dreieck ausgebildet ist (Querschnitt des Ankers 50 x 120 cm, Seitenlänge des gleichseitigen Dreiecks 8,1 mtr.

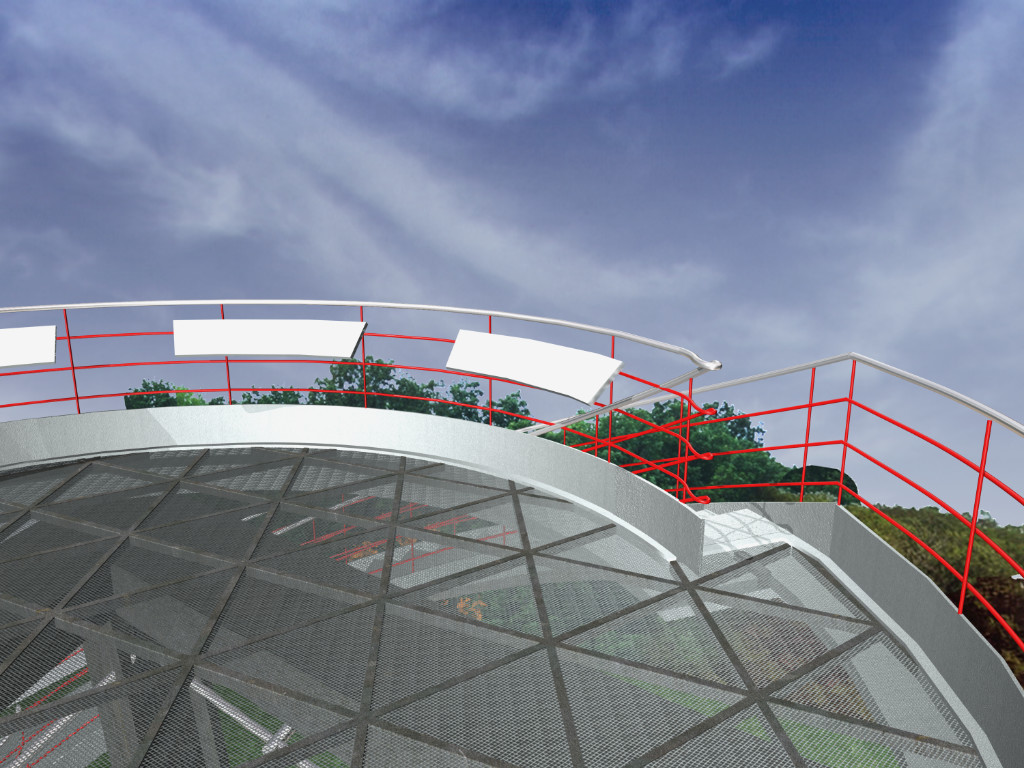

Die obere Plattform hat einen Durchmesser von 8 mtr.

Der Turm ist aus drei Stahlträgern in H-Form aufgebaut.
Die Länge der Träger beläuft sich auf etwa 30,6 mtr.
Die Seitenlängen des Trägers sind z.B. 80 x 80 cm.
Die drei Hauptträger sind 15x jeweils durch ein gleichseitiges Dreieck im Abstand von etwa 2 mtr. miteinander verbunden.
Der Durchmesser der Verbindungsstreben ist etwa 10 cm.

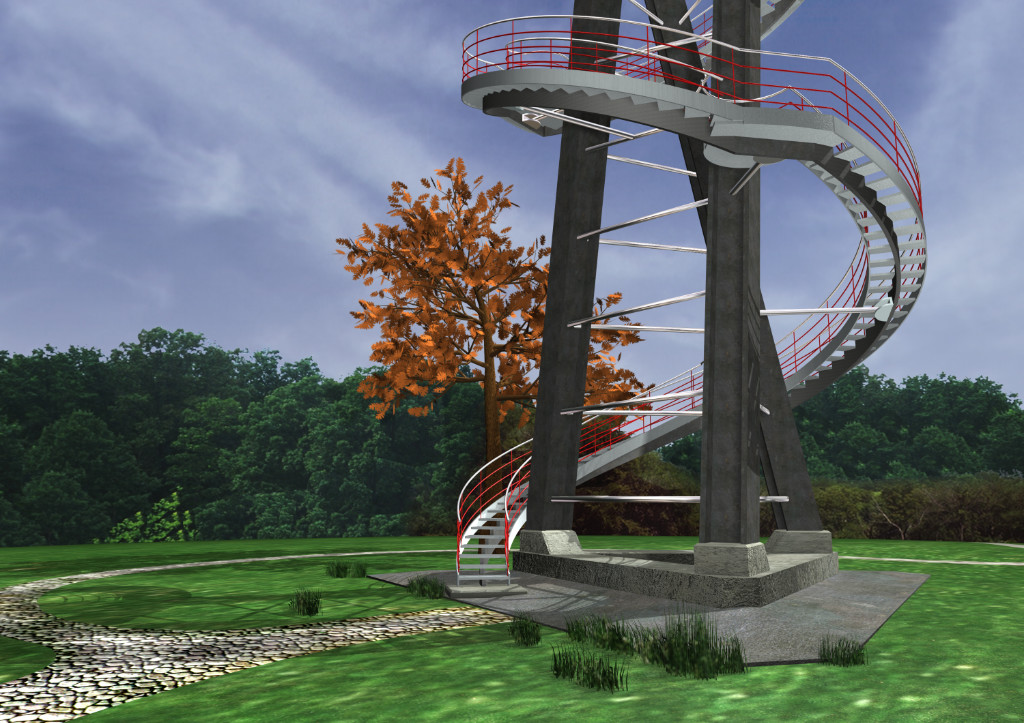

Auf einem Betonfundament in der notwendigen Größe liegt die Basis des Turmes. Diese Basis besteht aus einem gleichseitigen Dreieck mit einer Kantenlänge von 8,1 mtr und einer Höhe von 50 cm.

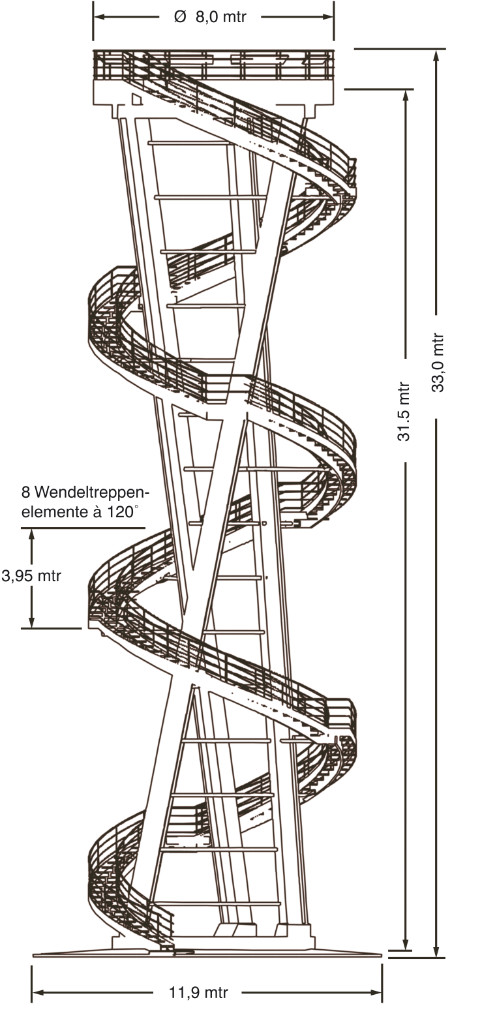

Abmessungen: Die Gesamthöhe des Turms beträgt 33 mtr.
Höhe der Plattform 31,5 mtr.
Durchmesser ca. 8 mtr.
